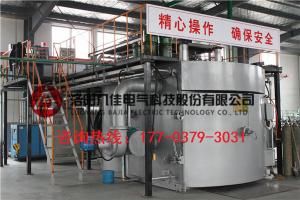

真空甩帶爐組成介紹 　　八佳電氣生產的真空甩帶爐采用的是臥式爐體，側部開門結構，進出料方便，爐體結構緊湊，占地空間較小，采用高頻電源加熱，主要供大專院校及科研單位等在真空或保護氣氛條件下對金屬材料(如不銹鋼、鎳基合金、銅、合金鋼、鎳鈷合金、稀土釹鐵錋等)的熔煉澆鑄處理。雖然，看起來并不大，但其結構也是相對復雜的，主要有真空腔體、熔煉裝置、噴鑄裝置、甩帶裝置、壓鑄裝置、模具預熱系統、抽真空系統、爐體支架、電氣控制系統及水冷卻系統組成。 　　1、真空腔體：由爐體、爐蓋和爐底組成;爐體由不銹鋼法蘭和內外筒體組焊而成，內壁鏡面拋光，爐體上開設有壓鑄接口、噴鑄接口、旋轉電極接口、甩帶收集管、紅外測溫接口、模具預熱電源電極引入接口;真空甩帶爐的爐蓋由整體實心加工而成，上面開設有大直徑觀察窗，可直觀的觀測到爐內的各種實驗情況;爐底也是由整體實心加工而成，固定有甩帶裝置。整體外觀啞光處理，整潔大方。 　　2、熔煉裝置：由超音頻電源、水冷電纜、旋轉電極、線圈、保溫套和坩堝組成，通過更換線圈、保溫套和坩堝實現不同容量。真空甩帶爐的高溫溫度可加熱至1700℃。(容量按照50g,200g,500g,1000g來配)，熔煉完成后可通過手動傾倒到模具內。 　　3、噴鑄裝置：由氣缸、石英管、時間繼電器、氣源恒定裝置等組成，可實現小容量溶液的噴帶和噴鑄。(噴鑄配石英管，容量50g) 　　4、甩帶裝置：真空甩帶爐的甩帶裝置由噴鑄裝置、高速調速電機、磁流體密封裝置和銅棍等組成，可通過調節電機速度，實現不同銅棍線速度。 　　5、壓鑄裝置：由特殊加壓裝置、壓架、底座、壓頭和母模等組成，當溶液澆鑄或者噴鑄到母模內，啟動加壓裝置對工件加壓，提高其致密性。壓鑄底部壓頭有定位槽，保證上下壓頭同心度;底部壓頭可調節高度;整套壓力架支撐在地上。相對人性化的設計是在爐體底部有防漏盤，防止熔液損壞真空腔體。 　　6、模具預熱系統：為防止澆鑄到母模內的溶液冷卻過快，特在母模外部加裝感應線圈預熱，由一臺7.5Kw IGBT超音頻電源、水冷銅接頭和線圈等組成，如果不用預熱，也可取下感應線圈，用悶頭密封。預留有兩路進出水，水流量可通過流量計來控制(專門用于水冷銅模)。 　　7、抽真空系統：至于抽真空部分是由一臺擴散泵、一臺雙極直聯泵、三臺氣動擋板閥、真空管路和真空計等組成，冷態極限真空度優于6.67×10E-3Pa。 　　8、爐體支架：真空甩帶爐爐體支架由型材和鋼板拼裝而成，門板全部采用數控加工，尺寸精度高，外表噴塑處理，整體布局合理，顏色搭配美觀。和電控柜采用一體結構。 　　9、電氣控制系統：各種電氣元器件采用國際知名品牌，按照行業標準制作而成。面板采用模擬屏，可直觀控制設備的各部件，并有水欠壓、斷水聲光報警并自動切斷加熱功能。 　　10、水冷卻系統：真空熔煉爐的冷卻系統由水冷機、各種閥門和水管等組成，帶有電接點水壓表，具有超壓、欠壓報警功能。

　　真空甩帶爐使用注意事項 　　真空甩帶爐爐體上部內的中心位置設置的一個不銹鋼的熔煉池通過密封裝置與出料導槽固定連接，出料導槽另一端固定在爐體的爐壁上;熔煉池的上方的爐蓋上中心位置設置的卸料螺桿，穿過熔煉池伸入至出料導槽，爐蓋上卸料螺桿一側設置的煙囪出口與熔煉池連通;新型采用***燃氣燒嘴，天然氣為加熱原料，熱值高，熔煉速度快，并且能夠隨意移動生產，填補了硼砂熔煉設備的空白;具有能耗低、熱利用率高、體積小，結構合理、維護檢修方便、成本低的特點。使用應注意哪些問題： 　　1.預合金化 　　向真空甩帶爐鋼液加入一種或幾種合金元素，使其達到成品鋼成分規格要求的操作過程稱為合金化。多數情況下脫氧和合金化是同時進行的，加入鋼中的脫氧劑一部分消耗于鋼的脫氧，轉化為脫氧產物排出;另一部則為鋼水所吸收，起合金化作用。在脫氧操作未全部完成前，與脫氧劑同時加入的合金被鋼水吸收所起到的合金化作用稱為預合金化。 　　2.成分控制 　　保證成品鋼成分全部符合標準要求的操作。成分控制貫穿于從配料到出鋼的各個環節，但***是合金化時對合金元素成分的控制。對優質鋼往往要求把成分精確地控制在一個狹窄的范圍內;一般在不影響鋼性能的前提下，按中、下限控制。 　　3.熔化期 　　煉鋼的熔化期主要是對真空甩帶爐的平爐和電爐煉鋼而言。電弧爐煉鋼從通電開始到爐料全部熔清為止、小型真空熔煉爐煉鋼從兌完鐵水到爐料全部化完為止都稱熔化期。熔化期的任務是盡快將爐料熔化及升溫，并造好熔化期的爐渣。 　　4.還原期 　　普通功率真空甩帶爐煉鋼操作中，通常把氧化末期扒渣完畢到出鋼這段時間稱為還原期。其主要任務是造還原渣進行擴散、脫氧、脫硫、控制化學成分和調整溫度。
