真空甩帶爐的抽真空是怎么樣的?下面，八佳電氣科技的小編和大家說下相關的步驟。 　　一、抽低真空 　　1.將真空甩帶爐機械泵拉桿逆時針旋轉一下輕輕外拉至不能拉動再順時針旋轉一下鎖定; 　　2.等待真空表指針為“-0.1”后按下復合真空計左表頭的紅色按鈕，等待將腔內真空抽至低于中間檔3Pa，同時繼續緊固腔門上的螺絲(若超過5分鐘未能將真空抽至低于3Pa，請將拉桿按a)步驟所示手法推進2分鐘后再拉出)。 　　二、抽高真空 　　1.當真空甩帶爐的腔內真空低于3Pa后，將機械泵拉桿推進并順時針旋轉鎖定; 　　2.將擴散泵閥門開關手柄逆時針旋轉180°至“開”; 　　3.當左表頭指針低于0.2Pa后，按下右表頭上的綠色按鈕，并按復位按鈕一次運行高真空表; 　　4.根據情況依次更換量程，查看真空甩帶爐腔內真空度(在當前量程內，若指針高于“1”嚴禁更換到更小量程查看真空度)。 　　真空甩帶爐的清理內腔工作： 　　1.順時針旋轉變頻器上的變頻旋鈕至銅輥轉速為5m/s; 　　2.用沾有丙酮的紙巾擦拭真空甩帶爐的銅輥外徑表面; 　　3.用金相砂紙輕輕擦拭外沿; 　　4.重復第2步; 　　5.逆時針旋轉變頻器上的變頻旋鈕至銅輥轉速為“0”; 　　6.用沾有丙酮的紙巾擦拭真空甩帶爐腔體其他地方。

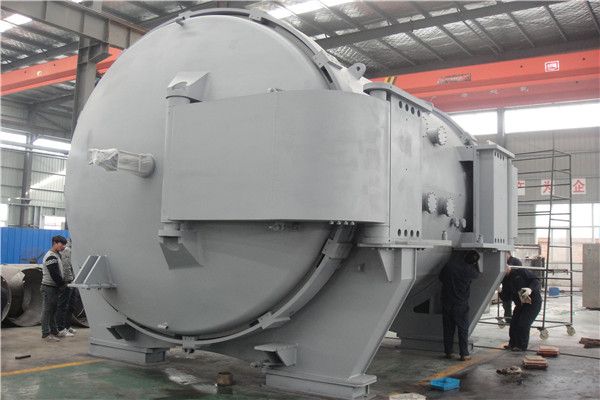

　　高溫熱處理爐具有以下特征：　　1、高溫熱處理爐的溫度范圍大：　　塑性好的奧氏體鋼，其溫度范圍為900～1200℃；熱處理由于工藝要求不同，溫度高的可達1300℃，低的只需100℃左右。溫度相差如此之大，其爐子結構也有很大不同。爐溫高于650℃的叫高溫高溫熱處理爐，熱量的傳遞以輻射方法為主，對流為輔；爐溫低于650℃的叫低溫高溫熱處理爐，熱量的傳遞首要依托對流方法。熱處理要求爐膛溫度均勻，防止部分溫度過高，所以高溫熱處理爐的爐膛與燃燒室有時是分隔的。　　2、高溫熱處理爐的爐溫操控嚴厲：　　壓力加工前的加熱，金屬溫度不堅決一二十度，一般對質量沒有多大影響。但高溫熱處理爐能否確保熱處理工藝所要求的溫度，對產品質量有很大影響，一般上下不跨越3~10℃。被加熱物斷面上的溫度分布應盡或許地均勻，溫差不得跨越5～15℃。就操控爐溫而言，電爐比較優勝。為了抵達準確操控溫度的意圖，選用均勻地安排功率小的無焰燒嘴、平焰燒嘴的方法，這樣便于分段操控，燒嘴太少，過于會集，簡略出現部分過熱。一起，燒嘴或電熱體的安排及爐子結構應有利于爐氣的循環，使爐內溫度趨于均勻，為此意圖在爐內可選用電扇。　　3、高溫熱處理爐應盡量減少金屬的氧化與脫碳：　　對鋼材的熱處理，不允許有表面的氧化與脫碳，應堅持表面的亮光。高溫熱處理爐往往需要密封，以便操控爐氣成分，有時還要堅持爐膛內某種特定的氣氛。例如冷加工鋼材的亮光退火，多半在保護氣體介質或在真空中進行，所以馬弗罩和輻射管在高溫熱處理爐上使用許多。當工件或鋼材進行化學熱處理時，如滲碳、滲氮、氰化等，都要堅持在必定成分的活性介質中加熱，須用馬弗爐或浴爐。　　4、高溫熱處理爐的生產率及熱效率低：　　熱處理時，為了使金屬斷面上溫度均勻，使結晶安排轉變得徹底，需要使金屬在爐內停留較長的時刻，不論是哪一種熱處理，材料在爐內都有一個或幾個均熱或保溫階段，冷卻進程也往往在爐內進行。有些品種的熱處理，甚至要進行多次加熱、保溫文冷卻。許多高溫熱處理爐是周期性作業的。由于以上原因，高溫熱處理爐的生產率和熱效率比軋鍛加熱用爐低得多。
